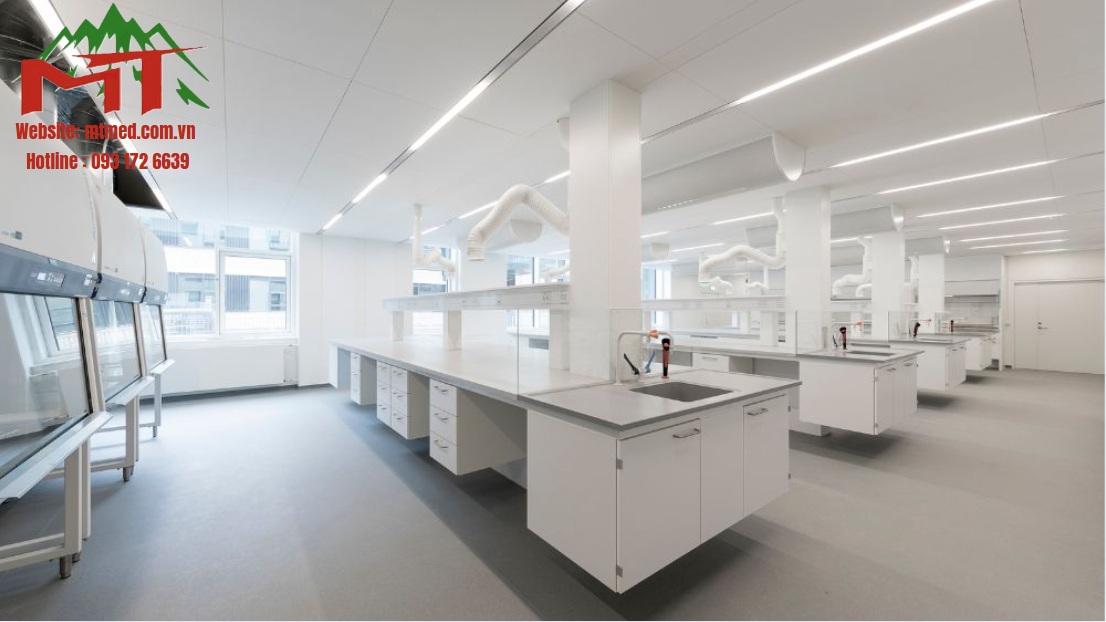

 THIẾT KẾ PHÒNG SẠCH PHÒNG THÍ NGHIỆM

   Dưới đây là bài viết chuyên sâu, chi tiết và chuẩn chuyên môn về thiết kế phòng sạch cho phòng thí nghiệm, dựa trên giải pháp AIoT EHS và hệ sinh thái TOGA của GT SCIEN – hướng tới một môi trường nghiên cứu an toàn, hiệu quả và hiện đại . Công ty cổ phần tiến bộ khoa học MT là đơn vị nhập khẩu thiết bị cho phòng sạch, tư vấn thiết kế và thi công phòng sạch cho nhà máy sản xuất, phòng thí nghiệm trong bệnh viện trường học, phòng lưu chữ hóa chất sinh phẩm .v.v.... Thiết bị y tế MT đảm bảo sản phẩm 100% chính hãng, đầy đủ CO,CQ... Liên hệ Hotline: 093 172 6639 . Website: mtmed.com.vn

1. GIỚI THIỆU

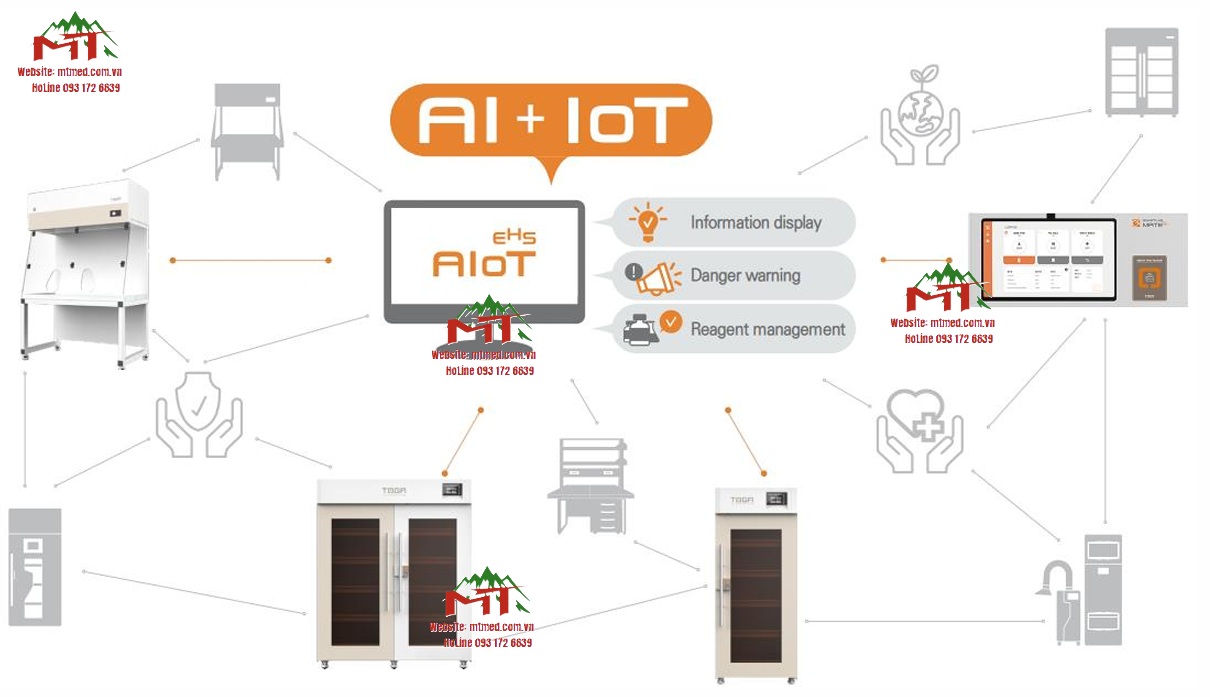

  Trong bối cảnh các phòng thí nghiệm ngày càng tiếp xúc với nhiều loại hóa chất nguy hiểm và độc tính cao, yêu cầu về một môi trường làm việc an toàn, sạch và thông minh trở nên cấp thiết. Với kinh nghiệm hàng đầu trong lĩnh vực EHS (Environment – Health – Safety), GT SCIEN đã phát triển hệ sinh thái TOGA tích hợp AIoT, mang lại giải pháp toàn diện cho thiết kế phòng sạch phòng thí nghiệm, giúp:

• - Loại bỏ khí độc tại nguồn

• - Quản lý hóa chất thông minh, thời gian thực

• - Bảo vệ sức khỏe nhà nghiên cứu và môi trường xung quanh

• - Tiết kiệm năng lượng và dễ dàng triển khai mà không cần hệ thống ống dẫn truyền thống

2. ĐỊNH HƯỚNG THIẾT KẾ PHÒNG SẠCH

Mục tiêu chính:

• - Loại bỏ phơi nhiễm hóa chất ở mức tối thiểu (dưới ngưỡng TLV-TWA)

• - Đảm bảo chất lượng không khí ổn định và giám sát liên tục

• - Tối ưu hóa quy trình thao tác và truy vết hóa chất

• - Đáp ứng tiêu chuẩn ISO 14644-1 (Class 7 trở lên) hoặc tương đương GMP/GSP nếu cần

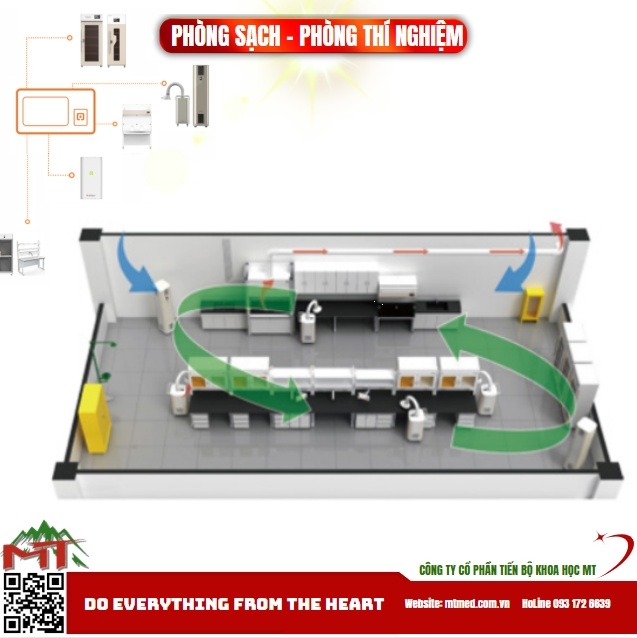

3. CẤU TRÚC VÀ BỐ TRÍ KHÔNG GIAN

3.1. Phân khu chức năng:

3.2. Hệ thống điều hòa & kiểm soát không khí:

• - HVAC hệ inverter trung tâm

• - Bộ lọc HEPA lớp H13-H14 đầu cấp

• - Áp suất dương nhẹ để hạn chế bụi từ ngoài xâm nhập

• - Độ ẩm 40–60%, nhiệt độ 22–25°C, độ sạch ISO Class 7 trở lên

4. HỆ THỐNG THIẾT BỊ & THÔNG SỐ KỸ THUẬT

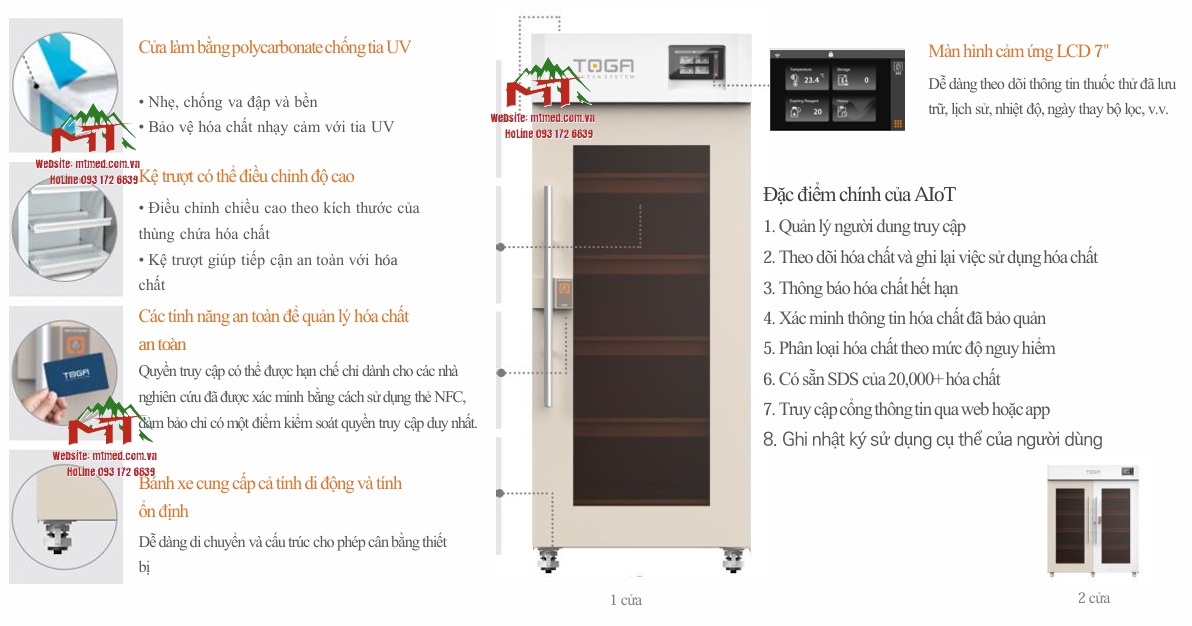

4.1. Tủ Lưu Trữ Hóa Chất TOGA® Safe SmartAI

• - Mã mô-đun: TOGA-AIGS01 (1 cửa) / TOGA-AIGS02 (2 cửa)

• - Dung tích: 120 – 260 chai (1L)

• - Kích thước:

  • + 1 cửa: 800 x 540 x 1950 mm

  • + 2 cửa: 1600 x 540 x 1950 mm

• - Bộ lọc: TOGA chuyên dụng (loại A/B/C), hiệu suất lọc >99%

• - Tính năng AIoT:

  • + Màn hình cảm ứng 7”, giám sát nhiệt độ, thời gian sử dụng hóa chất

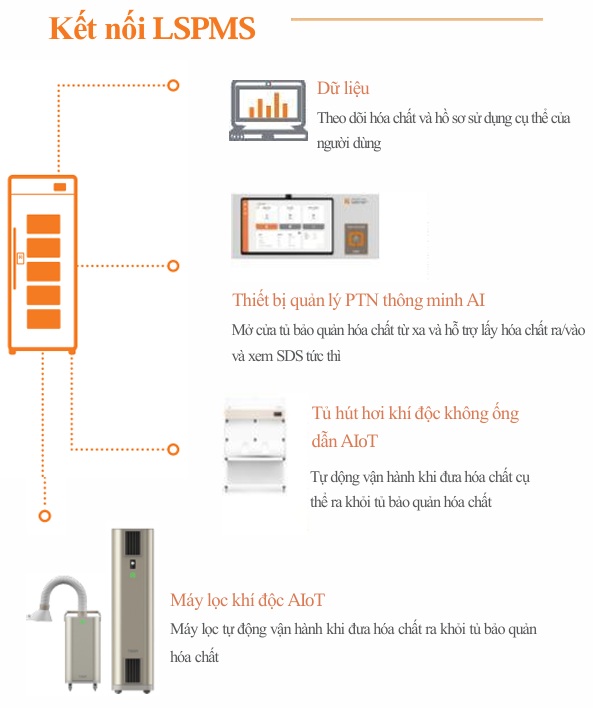

  • + Kết nối LSPMS: cảnh báo hết hạn, cảnh báo phân loại hóa chất nguy hiểm

  • + Tự động khóa NFC – phân quyền người dùng

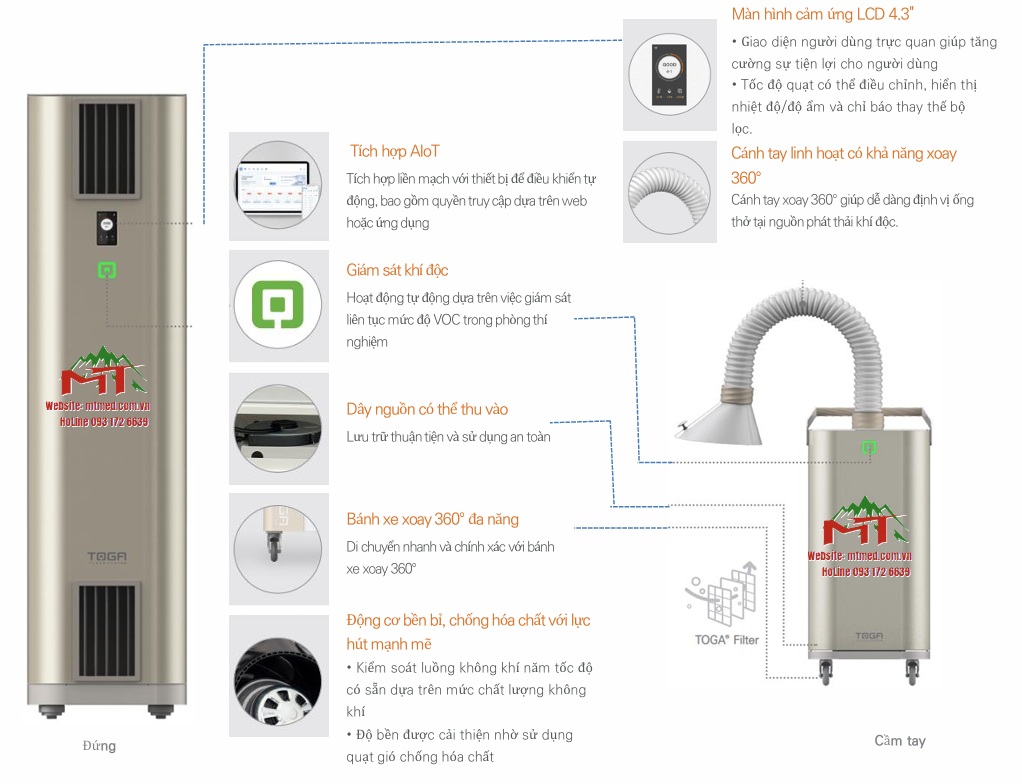

4.2. Máy Lọc Khí Độc TOGA® Puri SmartAI Pro

• - Mã thiết bị: TOGA-S02AI

• - Công suất lọc khí: 10 m³/phút

• - Phạm vi sử dụng: 79 m²

• - Hiệu quả lọc:

  • + VOCs, NOx, SOx, HCHO, CO, O3, NH3 >99.7%

  • + Kết hợp hấp phụ vật lý + phản ứng hóa học

• _ Kết nối cảm biến: Tự động điều chỉnh theo nồng độ khí độc thực tế

• _ Công suất tiêu thụ: 169W / AC 220V

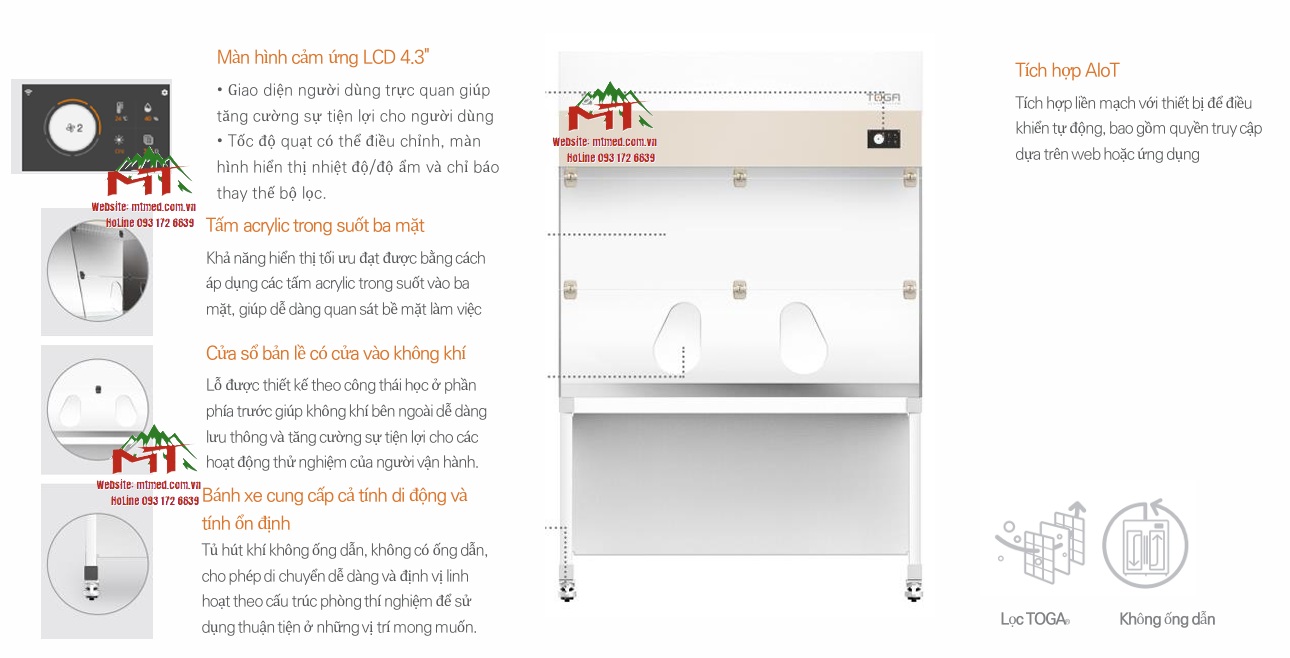

4.3. Tủ Hút Không Ống Dẫn TOGA® HoodSmartAI

• - Tự động hút khí khi hóa chất được lấy ra khỏi tủ

• - Không cần hệ thống xả ra ngoài – tiết kiệm chi phí xây dựng

• - Kết nối SmartLab Sensor để nhận diện khí độc

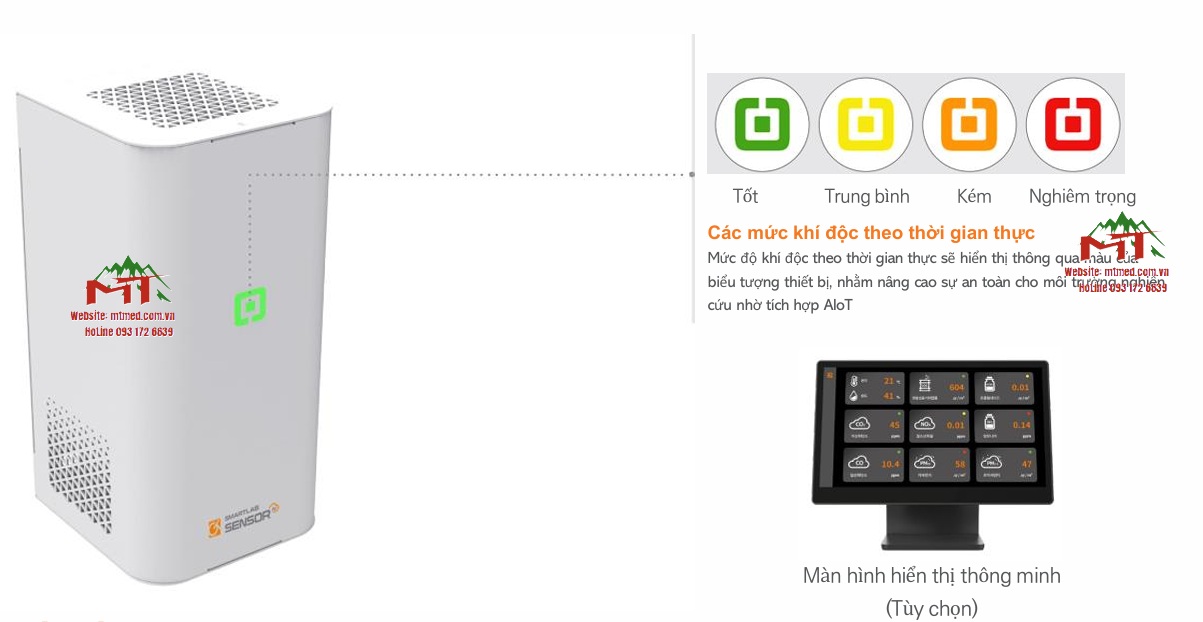

4.4. Cảm Biến SmartLab Sensor AI

• - Thông số đo lường:

  • VOCs, CO2, HCHO, NOx, PM2.5/PM10, T°C/HR

• - Cảnh báo màu sắc theo ngưỡng

• - Tích hợp hệ thống điều khiển trung tâm LSPMS

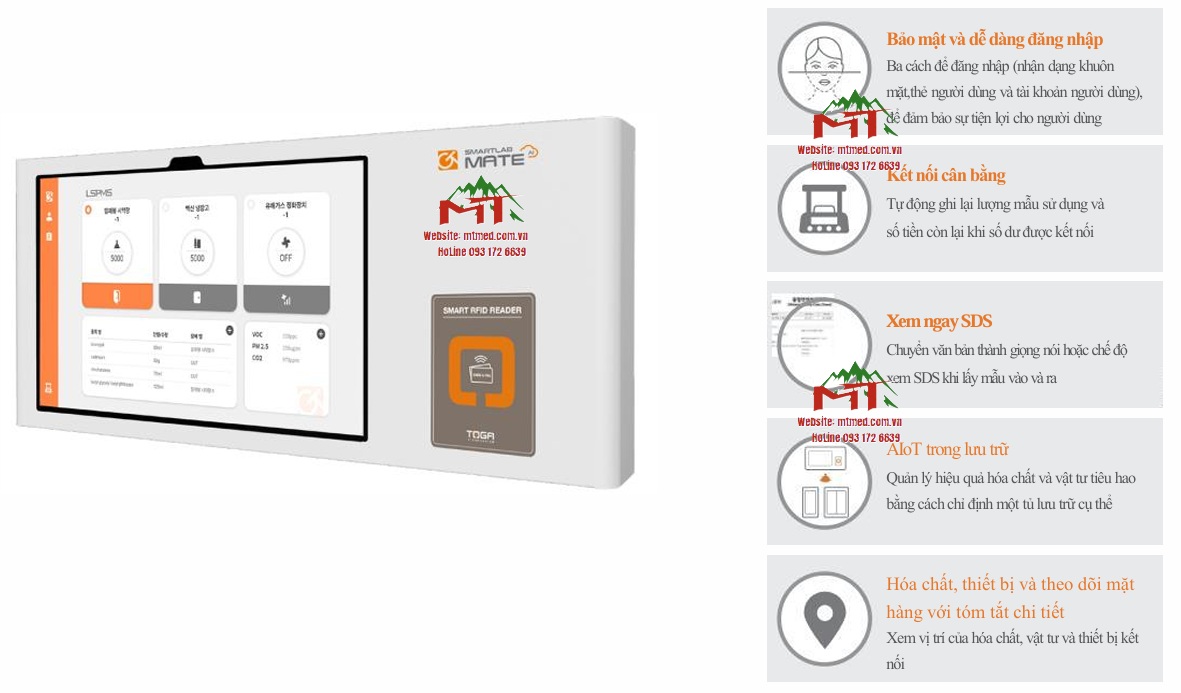

4.5. Trạm Điều Khiển SmartLab Mate AI

• - Quản lý toàn bộ thiết bị trong phòng

• - Theo dõi trạng thái thiết bị, cảnh báo thay bộ lọc

• - Giao diện AI trực quan, kết nối App/Web

5. QUẢN LÝ HÓA CHẤT VÀ AN TOÀN EHS

• - Hệ thống LSPMS & RSPMS:

  • + Ghi nhận lịch sử sử dụng hóa chất – theo người dùng, thời gian, số lượng

  • + Cảnh báo hóa chất sắp hết hạn / hóa chất không tương thích

  • + Tự động ghi lại thao tác lấy mẫu – tích hợp với cân điện tử (OHAUS, Sartorius,…)

  • + Truy cập hơn 20.000 SDS

• - Phân quyền truy cập: Mỗi nhà nghiên cứu sử dụng thẻ NFC để truy cập riêng biệt tủ hóa chất, tránh nhầm lẫn nguy hiểm.

6. LỢI ÍCH KHI TRIỂN KHAI PHÒNG SẠCH GT SCIEN – TOGA AIoT

7. KẾT LUẬN

  Thiết kế phòng sạch dựa trên hệ thống TOGA AIoT của GT SCIEN không chỉ đáp ứng yêu cầu an toàn mà còn định hình mô hình phòng thí nghiệm 4.0 thông minh, phù hợp với xu hướng số hóa và tiêu chuẩn quốc tế. Đây là lựa chọn lý tưởng cho các cơ sở nghiên cứu, trung tâm kiểm nghiệm, phòng QC/QA, dược phẩm, y sinh hoặc giáo dục.

Bạn có muốn mình xây dựng sơ đồ bố trí thiết bị 2D/3D, dự toán chi phí thi công phòng sạch theo mô hình này, hay lên bản vẽ kỹ thuật chi tiết cho hồ sơ thầu?
