NGUYÊN LÝ VÀ CẤU TẠO CHUNG CỦA DAO MỔ ĐIỆN CAO TẦN

 NGUYÊN LÝ VÀ CẤU TẠO CHUNG CỦA DAO MỔ ĐIỆN CAO TẦN

 Dao mổ điện cao tần là một thiết bị phát ra dao động điện cao tần có tần số sấp xỉ 300 khz trở lên, nhằm tạo ra các mức nhiệt độ khác nhau tác đông lên một tổ chức nào đó của cơ thể bệnh nhân. Trong thiết bị này thì đầu phát xung cao tần là các điện cực có hình dạng khác nhau phụ thuộc vào từng ca phẫu thuật.

NGUYÊN LÝ HOẠT ĐỘNG

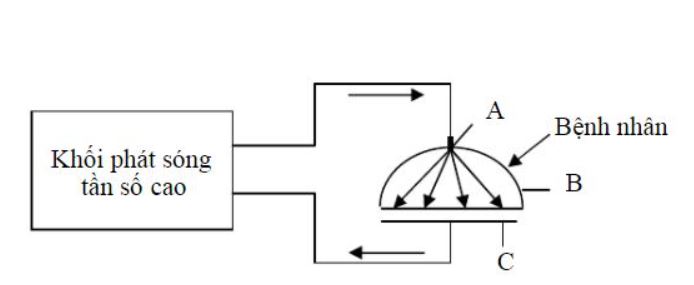

 Dao động cao tần từ máy phát đưa đến đều điện cực hoạt động (A). Đòng điện được truyền đi qua tổ chức sinh học của cơ thể ( B) để tới điện cực trung tính (C )  áp trên da bệnh nhân và sau đó đi qua dây dẫn trở về máy phát tạo ra một chu trình khép kín của dòng điện.

CẤU TẠO CHUNG CỦA DAO MỔ ĐIỆN CAO TẦN

1. Sơ đồ khối

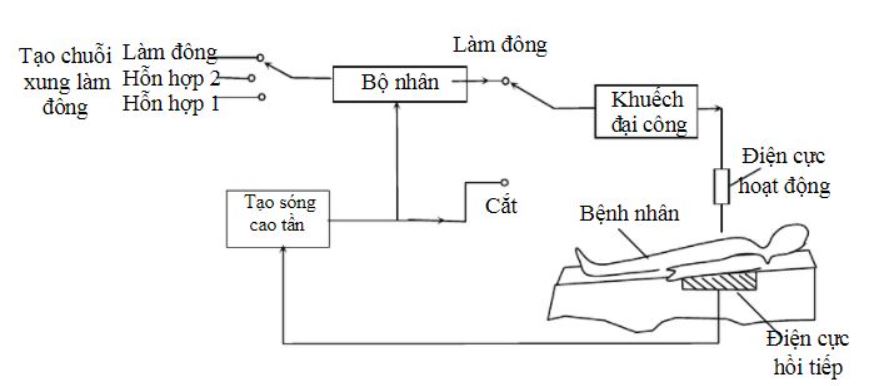

Sơ đồ khối của bộ tạo dao động cao tần, chuyển mạch lựa chọn chế độ :



Sơ đồ khối của dao mổ điện cao tần được chia ra gồm :

 - Bộ dao động cao tần

 - Bộ tạo chuỗi xung làm đông

 - Bộ nhân, các chuyển mạch lựa chọn chế độ, các điện cực

 - Bộ tạo dao động cao tần tạo ra các xung cao tần liên tục

2. Hoạt động theo sơ đồ khối

 Bộ tạo dao động cao tần tạo ra các xung cao tần liên tục. Trong chế độ cắt các xung này được qua chuyển mạch lựa chọn chế độ cắt/ làm đông rồi đến bộ khuếch đại công suất. Năng lượng đầu của bộ khuếch đại công suất được đưa tới bệnh nhân thông qua điện cực hoạt động. Sau đó , năng lược được hồi tiếp trở lại bệnh nhân qua điện cực hồi tiếp tạo thành một vòng khép kín.

 Trong chế độ làm đông, bộ tạo chuỗi xung lam đông tạo ra các xung làm đông có độ rộng thay đổi. Chuyển mạch lựa chọn các chế độ làm đông, hỗn hợp 1, hỗn hợp 2,có tác dụng đưa ra chuỗi xung có độ rộng tương ứng. Chuỗi xung này được đưa tới bộ nhân để tạo ra xung cao tần. Sau đó, các xung này được đưa qua chuyển mạch chọn chế độ cắt, làm đông rồi đưa tới điện cực hoạt động.

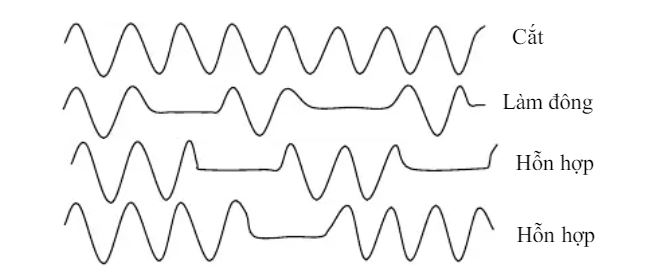

3. Dạng sóng trong dao mổ điện cao tần

3. Cấu tạo của dao mổ điện thực tế

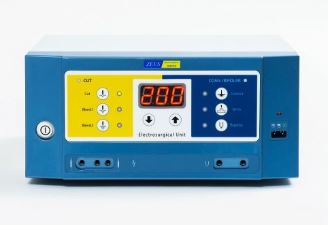

 - Bộ phát dao động cao tần

 - Tay dao đơn cực : là thành phần dẫn dòng điện từ cao tần từ bộ phát đến để tiếp xúc với cơ thể bệnh nhân, thực hiện các thủ thuật.

 - Tay dao lưỡng cực cũng tương tự như tay dao đơn cực, luôn áp vào cơ thể bệnh nhân để thu dòng điện cao tần từ cơ thể bệnh nhân về bộ phát dao động cao tần để hoàn thành một chu trình khép kín của dòng điện .

 - Bàn đạp chân ( một hoặc hai chân tùy loại) được sử dụng để kiểm soát quá trình phẫu thuật.

 - Các loại lưỡi dao đơn cực với các hình dạng và kích thước khác nhau

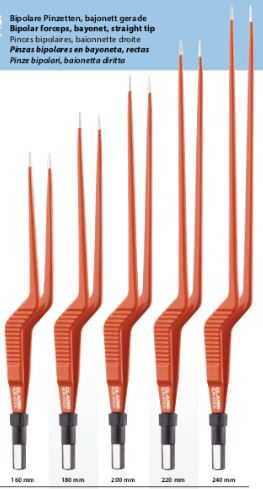

 - Kẹp Bibolar

►►►►►xem thêm : DAO MỔ ĐIỆN CAO TẦN ZERONE HÀN QUỐC

4 . An toàn trong phẫu thuật

Dao mổ điện tần số cao sử dụng nguồn cao tần công suất lớn, cho nên vấn đề an toàn phải được đặc biệt quan tâm chú ý để tránh được những nguy hiểm cho người sử dụng và bệnh nhân.

- Luôn kết nối tiếp địa cho máy

- Kiểm tra kết nối của phụ kiện với máy chính thật chắc chắn trước khi sử dụng

- Kiểm tra tấm mass đã tiếp xúc với cơ thể bệnh nhân đảm bảo luôn tiếp xúc chắc chắn

- Bệnh nhân không được mang theo kim loại trên người

5. Ưu điểm:

• - Cắt mô chính xác, ít chảy máu.
• - Giảm tổn thương mô xung quanh.
• - Rút ngắn thời gian phẫu thuật.
• - Hỗ trợ cầm máu hiệu quả.
• - Đa dạng chức năng (cắt, cầm máu, đốt).

6. Nhược điểm:

• - Nguy cơ bỏng da và mô nếu sử dụng không đúng cách.
• - Gây nhiễu cho các thiết bị điện tử khác trong phòng mổ.
• - Chi phí cao hơn so với các phương pháp phẫu thuật truyền thống.

7. Ứng dụng:

Dao mổ cao tần được sử dụng rộng rãi trong nhiều lĩnh vực ngoại khoa, bao gồm:

• - Phẫu thuật tổng quát: Cắt bỏ ruột thừa, cắt bỏ túi mật, cắt bỏ tử cung,...
• - Phẫu thuật tim mạch: Phẫu thuật van tim, phẫu thuật bắc cầu động mạch vành,...
• - Phẫu thuật thần kinh: Phẫu thuật não, phẫu thuật cột sống,...
• - Phẫu thuật thẩm mỹ: Cắt mí mắt, hút mỡ,...
• - Phẫu thuật nha khoa: Cắt bỏ răng khôn, cấy ghép implant,...
• - Phẫu thuật tai mũi họng: Cắt bỏ u amygdal, cắt polyp mũi,...

Kết luận:

 Dao mổ điện cao tần là một công cụ phẫu thuật hiện đại, đa năng với nhiều ưu điểm, góp phần nâng cao hiệu quả và an toàn cho các ca phẫu thuật. Tuy nhiên, cần sử dụng thiết bị này một cách cẩn thận, tuân thủ các biện pháp an toàn để đảm bảo sức khỏe cho người sử dụng và bệnh nhân.

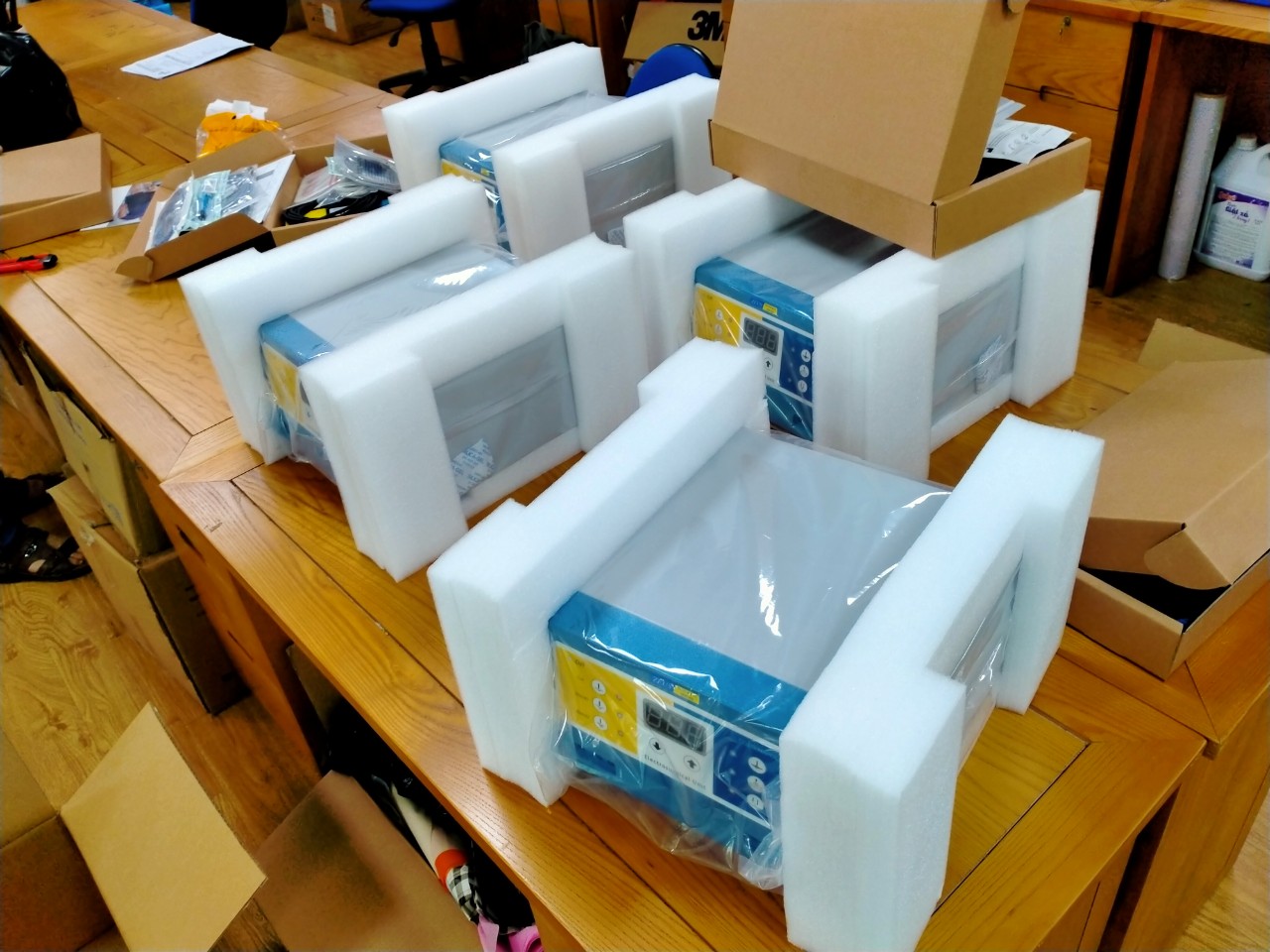

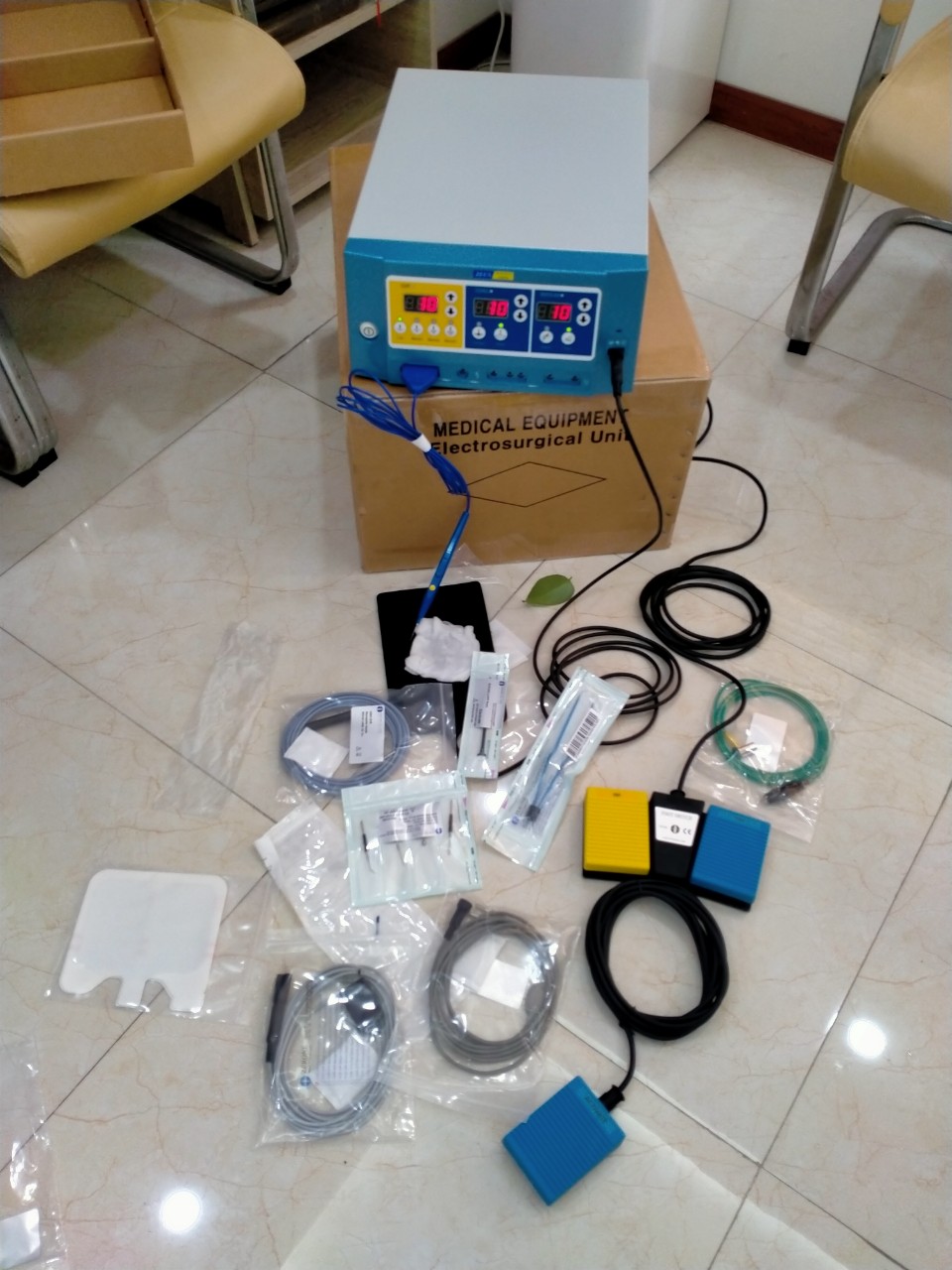

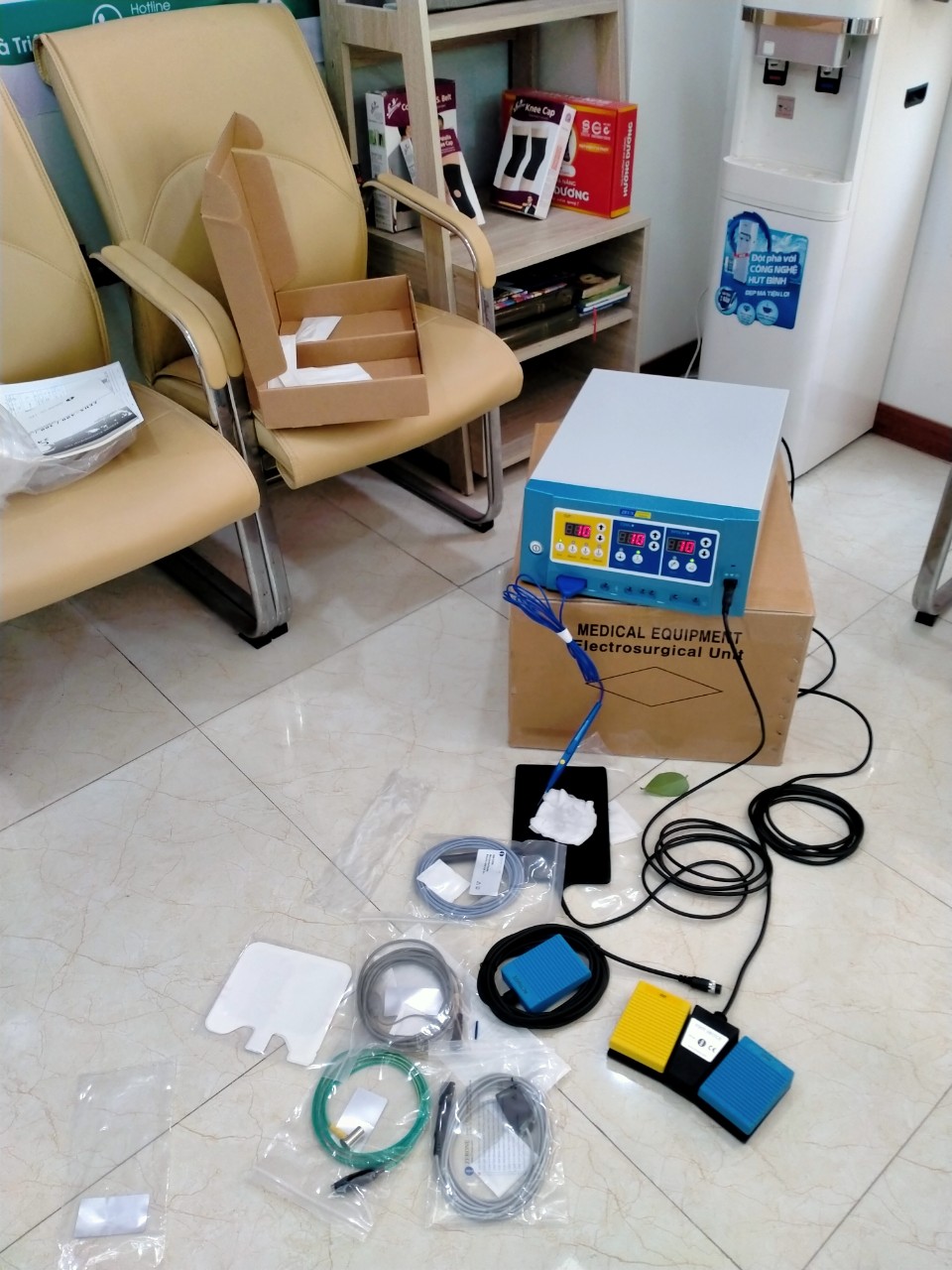

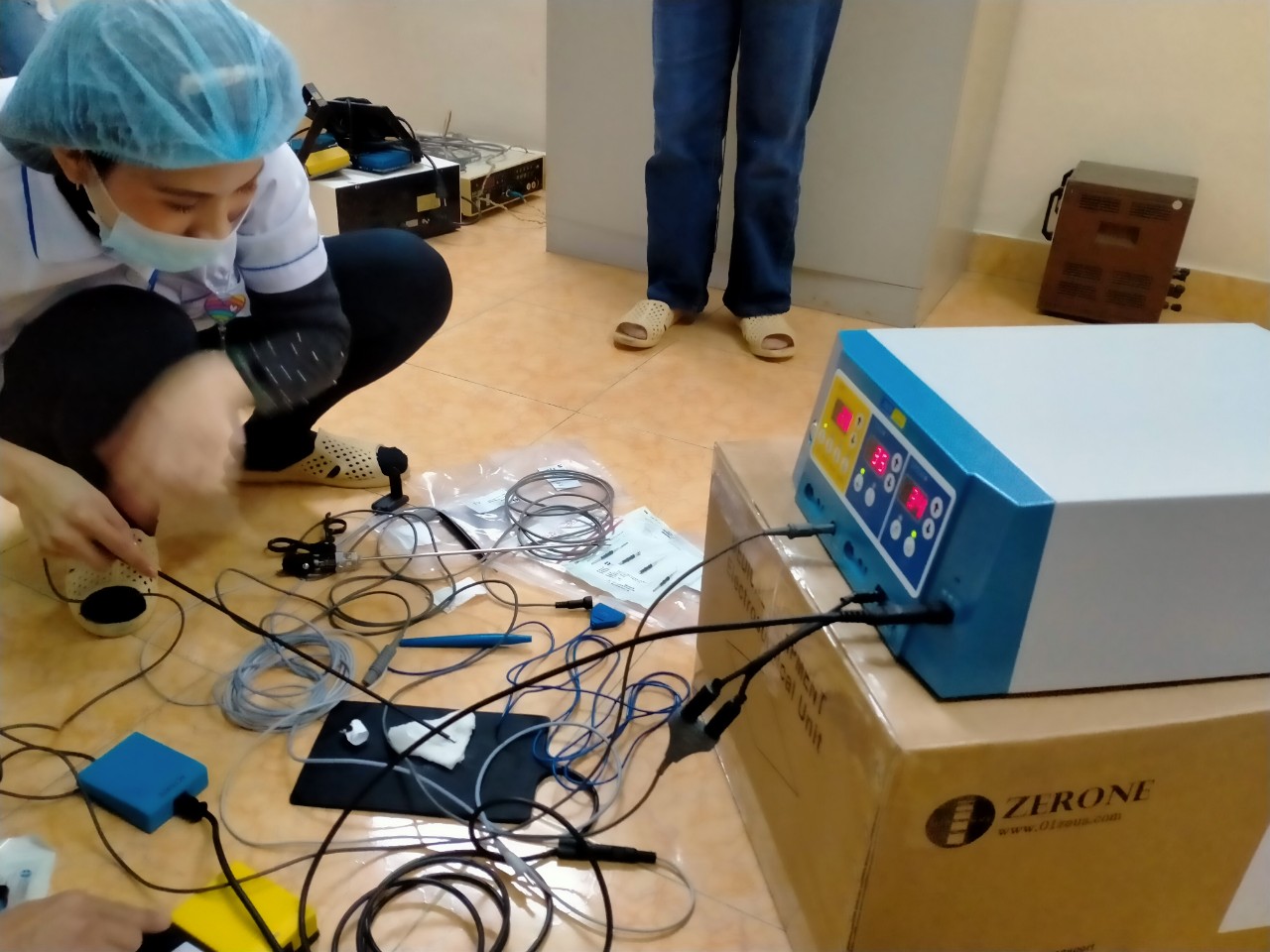

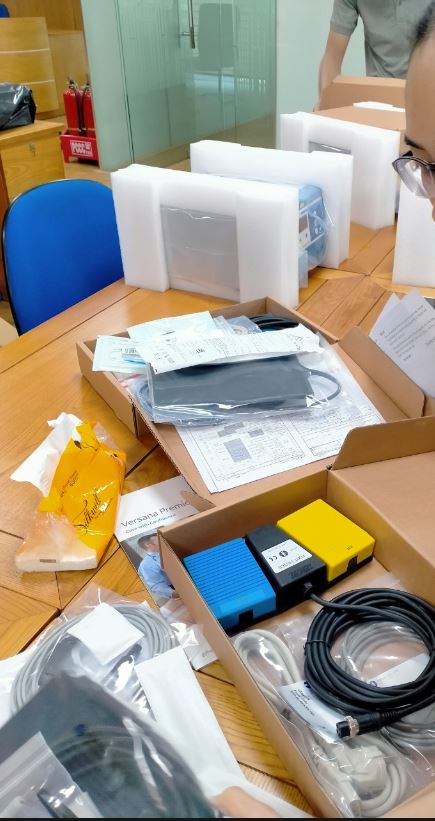

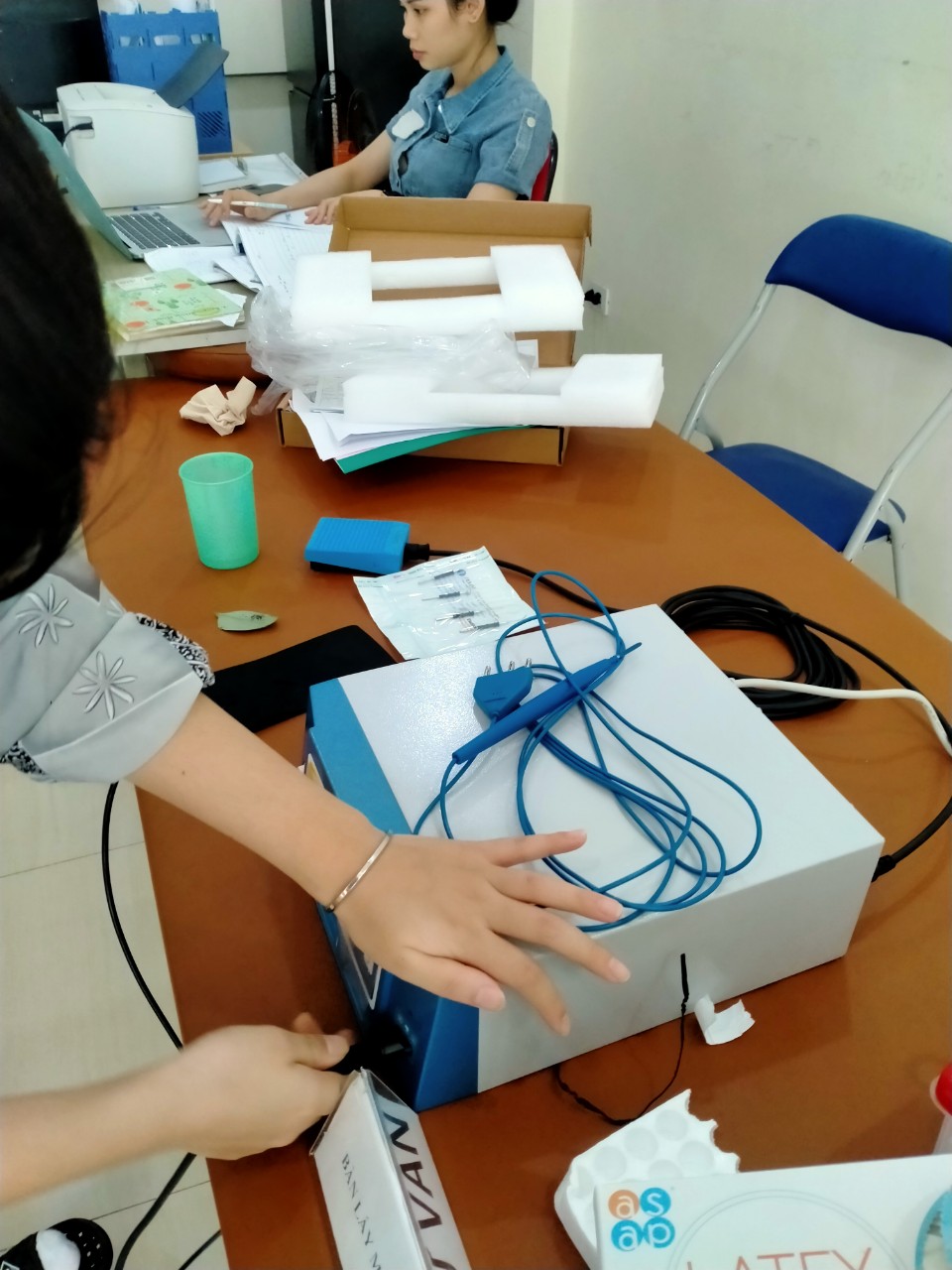

MỘT SỐ HÌNH ẢNH DAO MỔ ĐIỆN CAO TẦN CỦA HÀN QUỐC KHI BÀN GIAO CHO KHÁCH
